Le sommet de l’imagerie 4K fluorescence et 3D

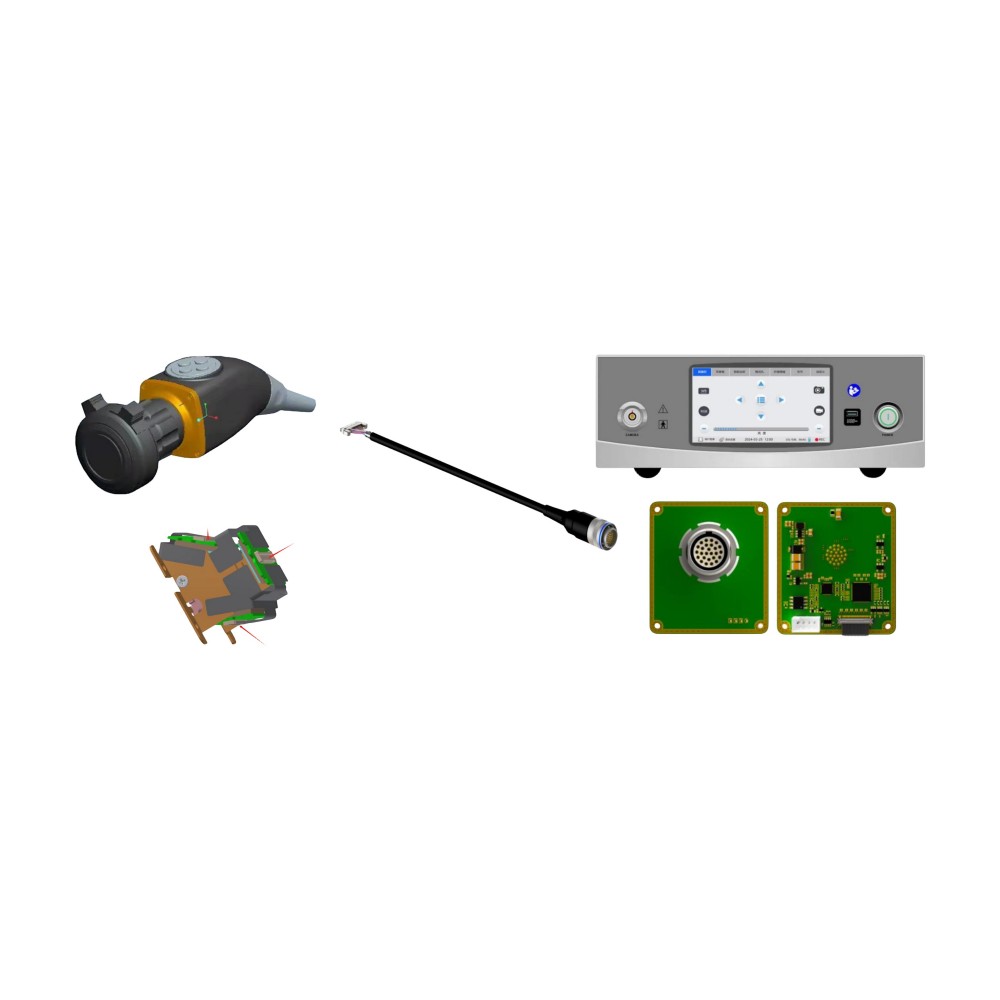

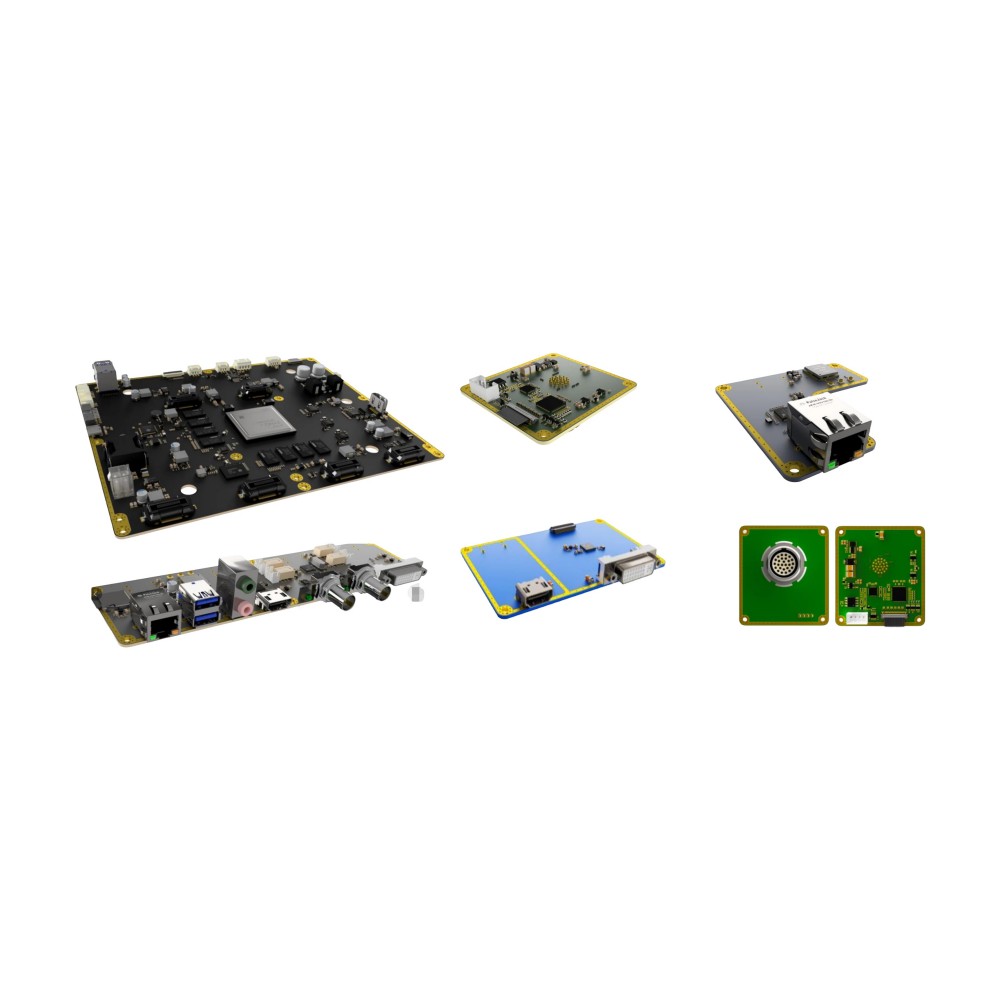

Kit carte mère pour système caméra endoscopique Camjoy CY2401KGD 4K ICG/3D
Dans notre portefeuille de systèmes médicaux 4K, le CY2401KGD (module 8MT-ICG/3D) se positionne comme une plateforme FPGA double puce de nouvelle génération, hautement spécialisée. Conçu spécifiquement pour la profondeur 3D et l’imagerie de fluorescence au vert d’indocyanine (ICG), il étend votre écosystème d’imagerie endoscopique . Parfaitement synchronisé avec nos sources lumineuses LED, il permet aux chirurgiens de localiser avec fluidité les limites tumorales et de surveiller la perfusion sanguine avec une clarté de qualité cinéma.
Capacités double puce de nouvelle génération
Le CY2401KGD dépasse les limites des systèmes mono-puce standard grâce à une architecture double capteur, offrant d’immenses avantages stratégiques aux marques qui déploient des instruments d’endoscopie rigide en oncologie et dans les chirurgies complexes.
Deux capteurs CMOS Sony
Il utilise deux capteurs CMOS Sony importés indépendants de 1/1,8 pouce. Tout en produisant une sortie 4K standard (3840x2160P à 60 ips), cette architecture double puce permet d’atteindre une résolution horizontale exceptionnelle de 2000 lignes TV, au niveau de la clarté de notre flagship triple puce.
Fluorescence ICG en temps réel
Grâce à un recalage stéréo optique propriétaire d’une précision de 1 µm, la caméra fusionne en temps réel les images en lumière blanche standard avec l’imagerie de fluorescence. Elle affiche avec précision les doses de fluorescence tout en conservant des détails structurels d’une très haute résolution.
Traitement HDR double 120 Hz
La carte mère FPGA est capable de traiter une fluorescence double 120 Hz ou une synthèse 3D double 120 Hz. Elle améliore intelligemment les cavités anatomiques profondes et sombres tout en supprimant simultanément les reflets intenses des instruments métalliques très réfléchissants.
Spécifications matérielles principales
Conception ISP séparée et connectivité d’élite
Malgré sa conception double capteur hautement spécialisée, le CY2401KGD s’intègre parfaitement à notre écosystème 4K plus large, en partageant des formats fondamentaux idéaux pour les interventions exigeantes de laparoscopie .
Tête de caméra ultracompacte

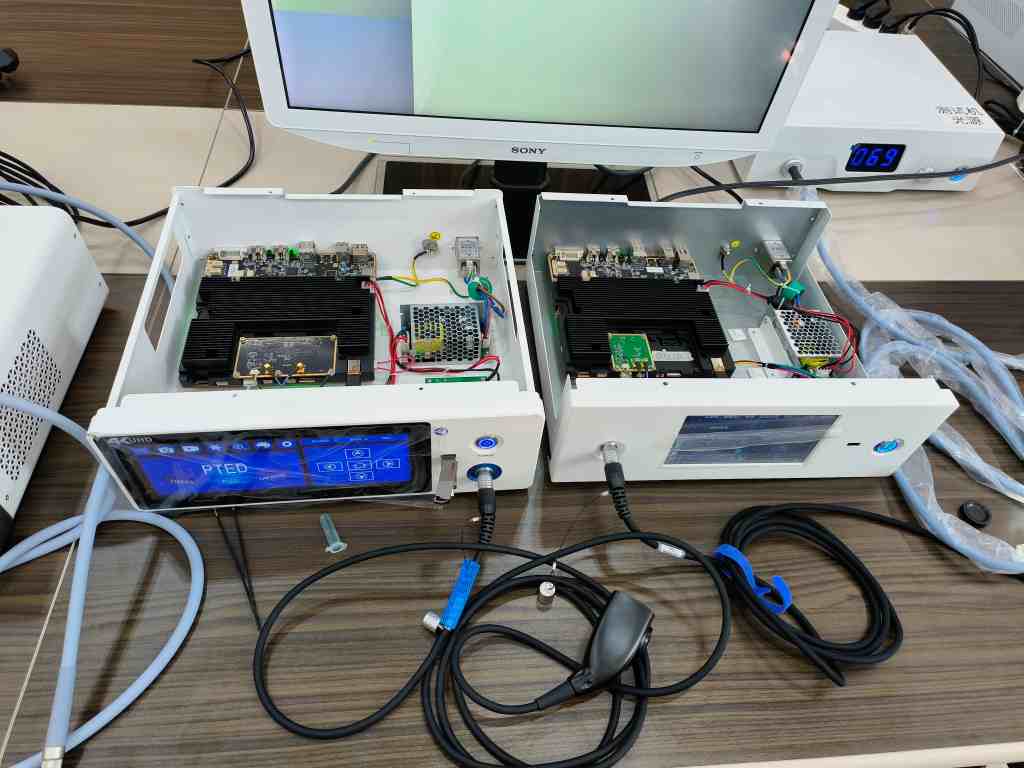

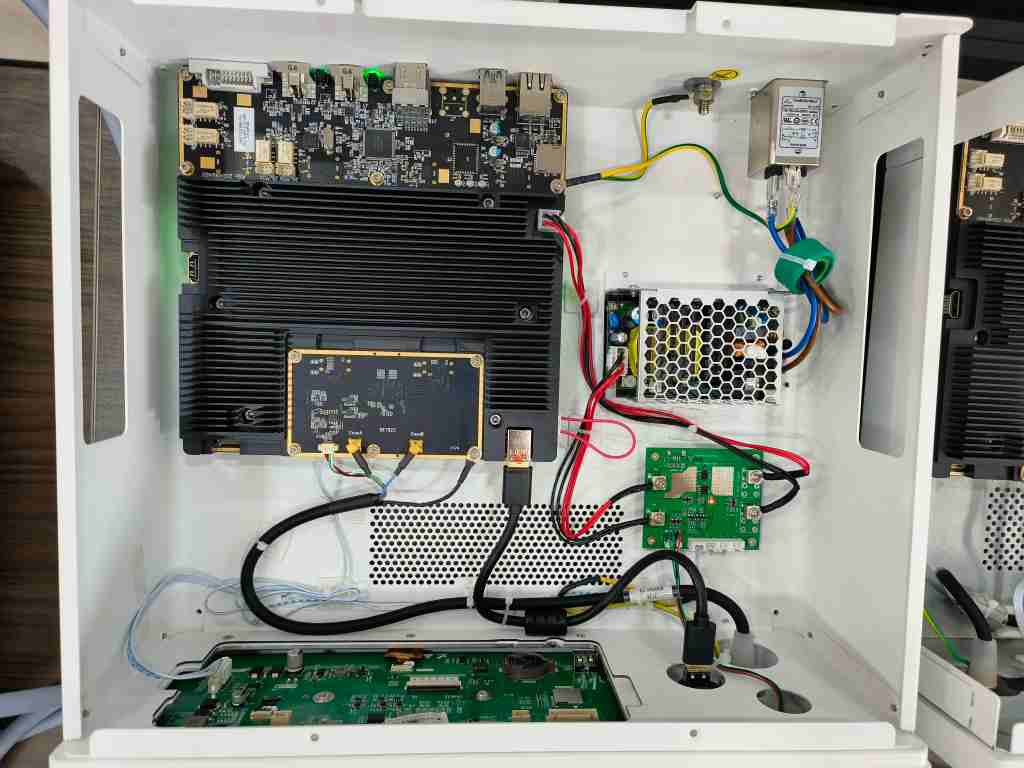

Il conserve notre conception standard de processeur de signal d’image (ISP) séparé. La carte de traitement centrale 200×200 mm est logée dans la CCU, garantissant que la tête de caméra très compacte (seulement Ø 28 mm) ne surchauffe jamais dans la main du chirurgien.
Sorties non compressées d’élite

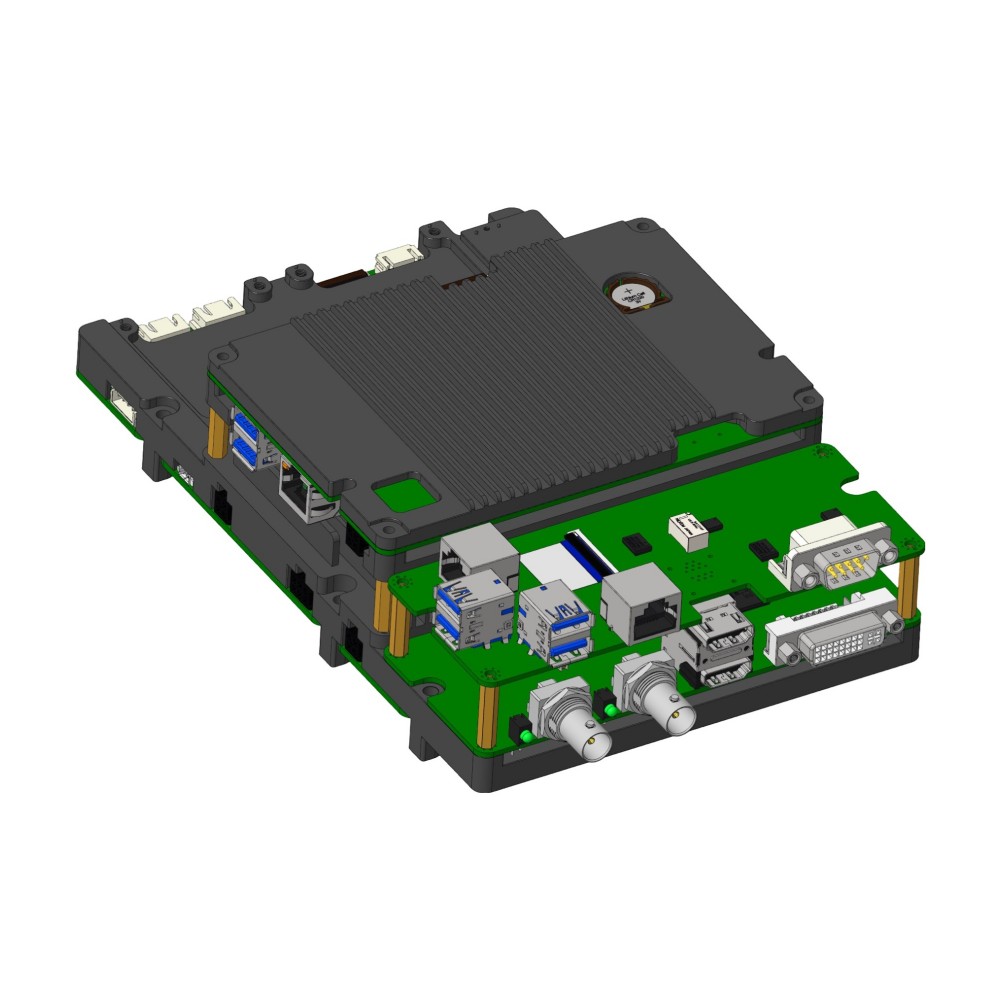

Pour transmettre sans effort des données double 4K non compressées, la carte est équipée d’interfaces de niveau broadcast, notamment deux ports HDMI 2.0, deux ports 12G-SDI, un port DVI standard et quatre ports USB haute vitesse.
Capture média 4K directe
Aucun enregistreur externe n’est nécessaire. Comme tous nos systèmes 800W pixels, il gère l’enregistrement direct sur USB de vidéos MP4 4K impeccables et la capture de photos JPG 8 mégapixels (8MP) directement depuis le champ opératoire.
Logiciel et contrôle de l’interface
Interface frontale intelligente
Porté par la puissance de traitement FPGA pure, le CY2401KGD gère sans effort un débit massif de données ICG/3D tout en offrant aux chirurgiens une interface intuitive et hautement personnalisable.
📱 Contrôle par écran tactile HD
Il prend en charge nativement une interface LCD tactile HD. Les médecins peuvent exécuter instantanément le changement de scène chirurgicale, les réglages avancés des paramètres et la lecture locale des médias directement depuis la façade, sans clavier.
🖥️ Intégration 4K transparente
Conçu pour transmettre des flux vidéo 4K non compressés et sans latence directement vers des moniteurs médicaux haut de gamme. L’architecture double puce garantit des données 3D œil gauche/œil droit parfaitement synchronisées ou une fusion lumière blanche/fluorescence.
Spécifications techniques du CY2401KGD
Les paramètres d’ingénierie de référence pour une intégration matérielle ICG/3D transparente.
| Composant matériel | Spécification et paramètre |
|---|---|
| Capteur d’image | Deux CMOS Sony importés indépendants 1/1,8" (double puce) |
| Résolution et fréquence d’image | 3840 x 2160P 4K UHD @ 60 FPS (8 mégapixels) |
| Résolution horizontale | 2000 lignes TV |
| Imagerie spécialisée | Fluorescence au vert d’indocyanine (ICG) et profondeur 3D |

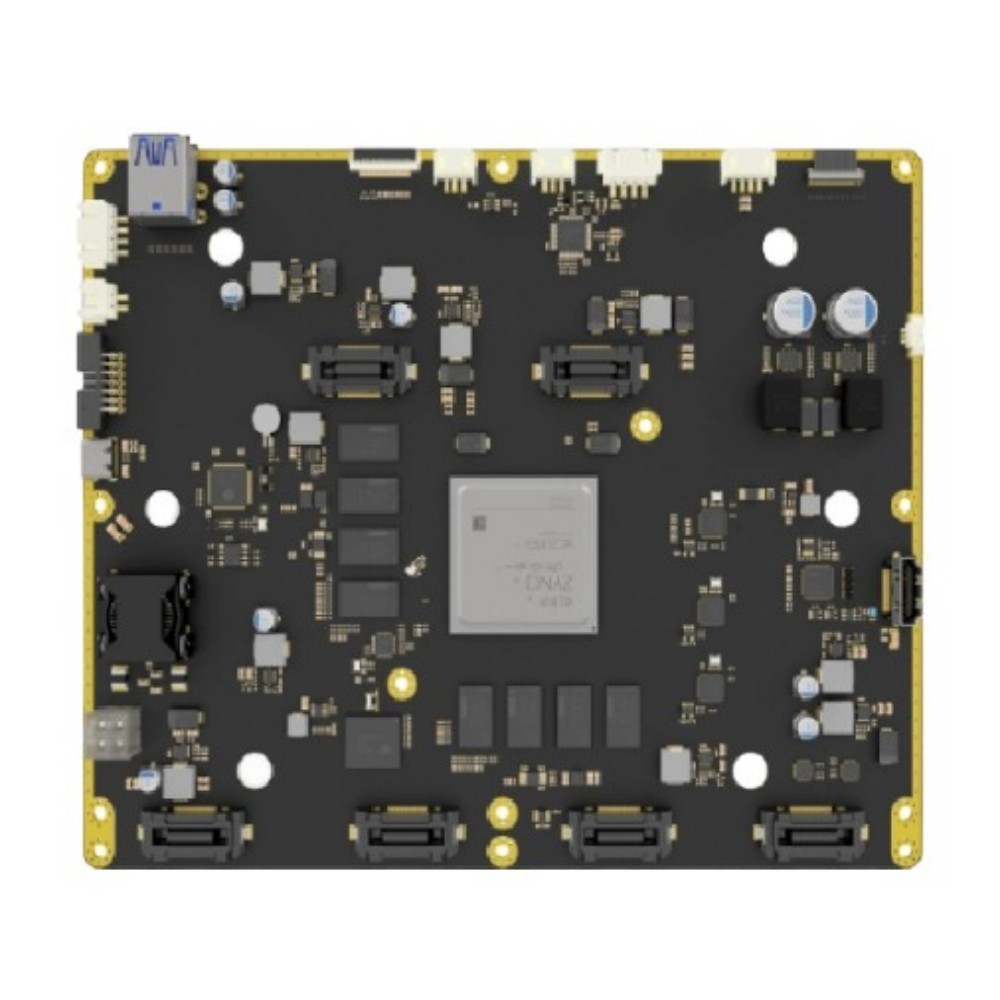

| Plateforme de traitement | Architecture Xilinx FPGA double puce |
| Précision de fusion optique | Recalage stéréo 1 µm |
| Plage dynamique | Double plage dynamique large 120 Hz (HDR) |
| Dimensions du PCB principal | Carte de traitement 200 mm x 200 mm |
| Profil de la tête de caméra | Ultracompact Ø 28 mm (ISP séparé, aucune surchauffe) |
| Sorties vidéo matérielles | 2x 12G-SDI, 2x HDMI 2.0, DVI, 4x USB |
| Affichage et interface | Pilote l’écran tactile HD (changement de scène et contrôle UI) |
| Capture média | Direct vers USB (vidéo MP4 4K / photo JPG 8MP) |
FAQ ingénierie et OEM : CY2401KGD
Q1 : Qu’est-ce qui distingue le CY2401KGD des systèmes 4K standard ?
R : Contrairement aux systèmes 4K mono-puce standard, le CY2401KGD est une plateforme FPGA double puce spécialisée. Il est conçu spécifiquement pour fusionner l’imagerie en lumière blanche standard avec la fluorescence au vert d’indocyanine (ICG) ou pour traiter une vraie profondeur 3D, offrant une valeur considérable dans les chirurgies tumorales et de perfusion complexes.
Q2 : Comment la caméra gère-t-elle les reflets des instruments chirurgicaux ?
R : La carte mère FPGA exploite une double plage dynamique large 120 Hz (HDR). Cela permet à la caméra d’améliorer intelligemment la luminosité des cavités anatomiques profondes et sombres tout en supprimant simultanément les reflets intenses des instruments métalliques très réfléchissants.
Q3 : La conception double capteur rend-elle la tête de caméra lourde ou chaude ?
R : Non. Il utilise notre architecture Split ISP éprouvée. En logeant la carte de traitement centrale 200×200 mm dans l’unité principale de contrôle caméra (CCU), la tête de caméra reste ultracompacte (Ø 28 mm) et parfaitement froide dans la main du chirurgien.
Q4 : Quels types de moniteurs et d’appareils d’enregistrement sont nécessaires ?
R : Il sort directement vers des moniteurs 4K ou 3D standard via ses ports d’élite 12G-SDI et HDMI 2.0. Pour l’enregistrement, aucun appareil externe n’est requis : il capture nativement des vidéos MP4 4K et des photos JPG 8MP directement sur une clé USB connectée.
Développez votre marque médicale
Déployez l’infrastructure ICG/3D CY2401KGD
Que vous ayez besoin d’unités caméra fluorescence/3D entièrement assemblées ou d’expéditions en volume de modules FPGA double puce pour une fabrication SKD locale, Camjoy est prête à devenir votre partenaire.
Demander le prix OEM ICG/3D
Veuillez détailler vos exigences OEM en imagerie avancée. Indiquez-nous si vous avez besoin de paramètres spécifiques de fusion optique ou de paliers tarifaires pour l’approvisionnement en grand volume de modules double puce.
