Système caméra endoscopique médicale Camjoy CY2301K 4K 3CMOS
En tant que flagship premium absolu de notre écosystème d’imagerie médicale 4K, le CY2301K (module 8MT-3CMOS) est construit sur une architecture Xilinx FPGA pure. Conçu pour surmonter les défis optiques et lumineux les plus complexes du bloc opératoire, ce module triple-puce s’associe parfaitement à nos sources lumineuses LED à CRI élevé pour fournir une clarté sans précédent, une capture brute 19 mégapixels et une durabilité de niveau aérospatial pour les applications OEM/ODM d’élite.
Vraie suprématie optique 3CMOS
Alors que des fabricants concurrents tentent de synthétiser la 4K en combinant des puces de résolution inférieure, le CY2301K s’appuie sur trois capteurs premium indépendants pour offrir une visualisation inégalée des instruments d’endoscopie rigide .
19 millions de pixels au total
Contrairement aux tri-puces synthétiques ne donnant que 1400 TVL, le CY2301K utilise trois capteurs Sony CMOS importés indépendants de 1/3,1". Capturant chacun 9,03 mégapixels, il atteint une résolution maximale combinée massive de 5064×3734 et 2000 lignes TV impressionnantes.
Séparation optique RGB
En dédiant un capteur séparé à chacun des trois canaux de couleur primaires (rouge, vert, bleu), le système réduit fortement le mélange des couleurs. Cela préserve les différences colorimétriques les plus subtiles aux frontières tissulaires et rend les capillaires très visibles.
Précision d’enregistrement 1 µm
Pour prendre en charge cette capture de données massive, Camjoy a développé un prisme optique propriétaire avec une précision d’enregistrement stéréo optique ultra-élevée jusqu’à 1 µm, assurant la convergence parfaite des canaux RGB avant traitement.
Spécifications matérielles principales
Cœur FPGA et HDR clinique
Au-delà de la résolution brute, l’architecture Xilinx FPGA pure fournit l’immense bande passante nécessaire pour exécuter de lourds algorithmes médicaux propriétaires, garantissant des performances irréprochables dans les procédures en cavités profondes.
Absorption lumineuse exceptionnelle
Les caméras mono-puce s’assombrissent souvent lorsque les instruments bloquent l’objectif ou lors de saignements abondants. Notre système 3 puces absorbe beaucoup plus de lumière, maintient une luminosité uniforme dans les cavités anatomiques sombres et exploite une large dynamique 60Hz.
Correction couleur 18 axes
La robuste carte FPGA exécute de lourds algorithmes propriétaires, dont un système de correction couleur 18 axes via une matrice de teinte 3×6, garantissant une fidélité colorimétrique d’élite supérieure au traitement ISP mono-puce standard.
Texture en temps réel et désembuage
L’immense bande passante de traitement est utilisée pour l’amélioration intelligente des textures en temps réel, le désembuage de fumée chirurgicale et l’élimination absolue du moiré (motif nid d’abeille), s’adaptant instantanément aux environnements opératoires dynamiques.
Logiciel et connectivité
Durabilité aérospatiale et 12G-SDI
Conçu pour les environnements hospitaliers les plus exigeants, le CY2301K présente une construction physique d’élite et un routage vidéo de niveau broadcast.
🛡️ Résilience de stérilisation d’élite
La tête de caméra étanche IP68 intègre un connecteur aviation Lemo 40 broches premium associé à un câble gainé silicone. Elle est conçue pour survivre aux méthodes de stérilisation clinique dures et répétées, notamment haute température/pression, plasma basse température et trempage EO.
🖥️ Routage 12G-SDI non compressé

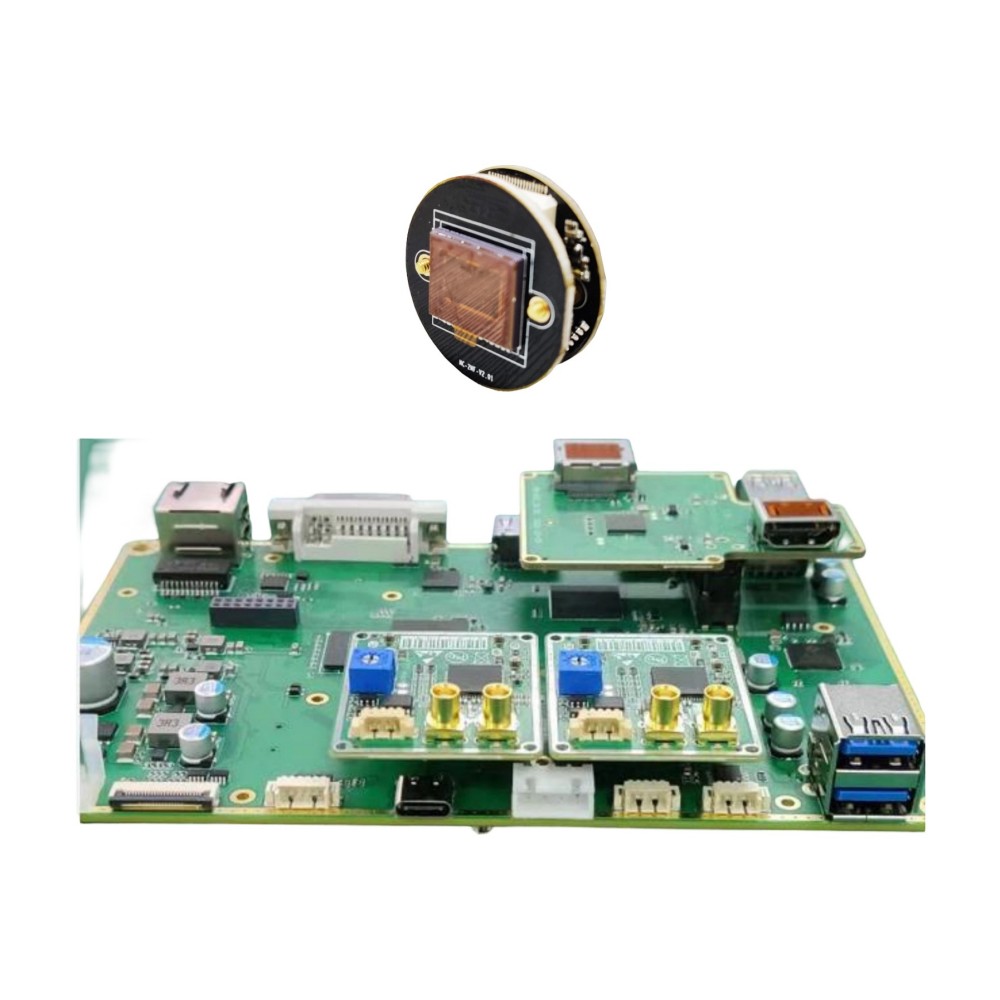

Pour transmettre d’énormes charges de données 3CMOS 4K non compressées, la carte de traitement est équipée d’interfaces haut de gamme incluant 12G-SDI, HDMI, DVI, port NET et plusieurs USB. Elle pilote parfaitement des moniteurs médicaux haut de gamme avec zéro latence.
Spécifications techniques CY2301K (3CMOS)
Les paramètres d’ingénierie définitifs pour une intégration flagship fluide.
| Composant matériel | Spécification et paramètre |
|---|---|
| Capteur d’image | Trois Sony CMOS importés indépendants 1/3,1" (3CMOS) |
| Résolution combinée maximale | 5064 x 3734 (près de 19 millions de pixels au total) |
| Résolution horizontale | 2000 lignes TV |
| Précision du prisme optique | Enregistrement stéréo 1 µm |
| Plateforme de traitement | Architecture Xilinx FPGA pure |
| Durabilité de la tête de caméra | IP68, compatible stérilisation haute température/pression et plasma |
| Câblage et connecteurs | Connecteur aviation Lemo 40 broches premium, gaine silicone |
| Algorithmes avancés | Correction couleur 18 axes, désembuage, HDR, élimination du moiré |
| Sorties vidéo matérielles | 12G-SDI, HDMI, DVI, port NET, plusieurs USB |
| Positionnement marché | Niveau flagship d’élite |
FAQ ingénierie et OEM : CY2301K
Q1 : Quels sont le prix et le positionnement marché du CY2301K ?
R : En tant que notre flagship absolu haut de gamme, le CY2301K affiche un prix premium adapté aux équipements médicaux d’élite. Un module PCB seul coûte entre 11 000 et 13 000 USD. Un système complet assemblé varie de 12 010 à 14 300 USD. Il est donc réservé aux applications chirurgicales haut de gamme, nettement au-dessus de nos sets Linux standard.
Q2 : En quoi diffère-t-il des caméras tri-puces "synthétiques" ?
R : Les concurrents synthétisent souvent une image 4K à 3 puces avec des puces 2 mégapixels de résolution inférieure, n’obtenant que 1400 à 1600 lignes TV. Nous utilisons trois capteurs indépendants de 9,03 mégapixels pour capturer une vraie résolution combinée de près de 19 millions de pixels, atteignant 2000 lignes TV inégalées.
Q3 : Le système 3CMOS gère-t-il mieux l’assombrissement des cavités profondes ?
R : Oui. Comme le système trois puces absorbe beaucoup plus de lumière que les variantes mono-puce, il résout les problèmes d’assombrissement causés par les cavités profondes, les saignements abondants ou l’obstruction par instrument, tout en maintenant une luminosité uniformément parfaite.
Q4 : Quelles méthodes de stérilisation la tête de caméra peut-elle supporter ?
R : La tête de caméra de niveau aérospatial et le connecteur Lemo 40 broches sont conçus pour résister aux méthodes de stérilisation clinique les plus dures, notamment haute température, haute pression, plasma basse température et trempage à l’oxyde d’éthylène.
Développez votre marque médicale
Déployez la série flagship CY2301K

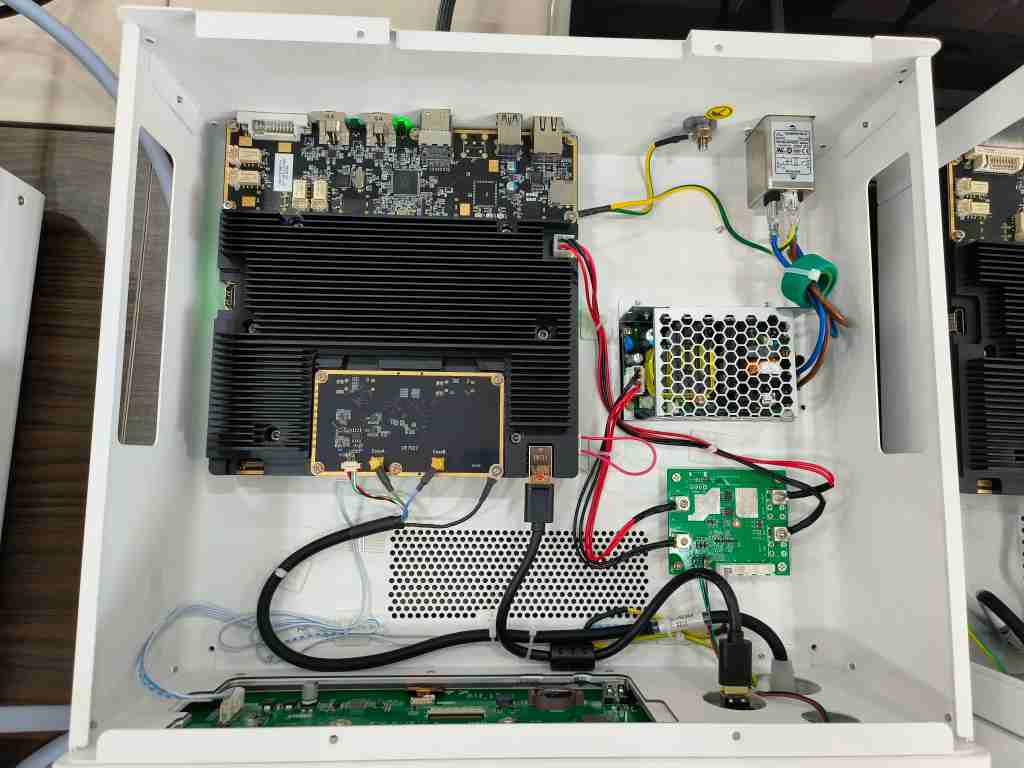

Que vous ayez besoin d’unités caméra d’élite entièrement assemblées ou d’expéditions en vrac de modules PCB 3CMOS pour fabrication SKD locale, Camjoy est prêt à s’associer à vous.
Demander le prix flagship
Veuillez détailler vos exigences OEM 4K d’élite. Indiquez si vous avez besoin de paramètres d’intégration spécifiques ou de paliers tarifaires pour l’achat de modules 3CMOS à grand volume.
