La base d’imagerie OEM 4K UHD

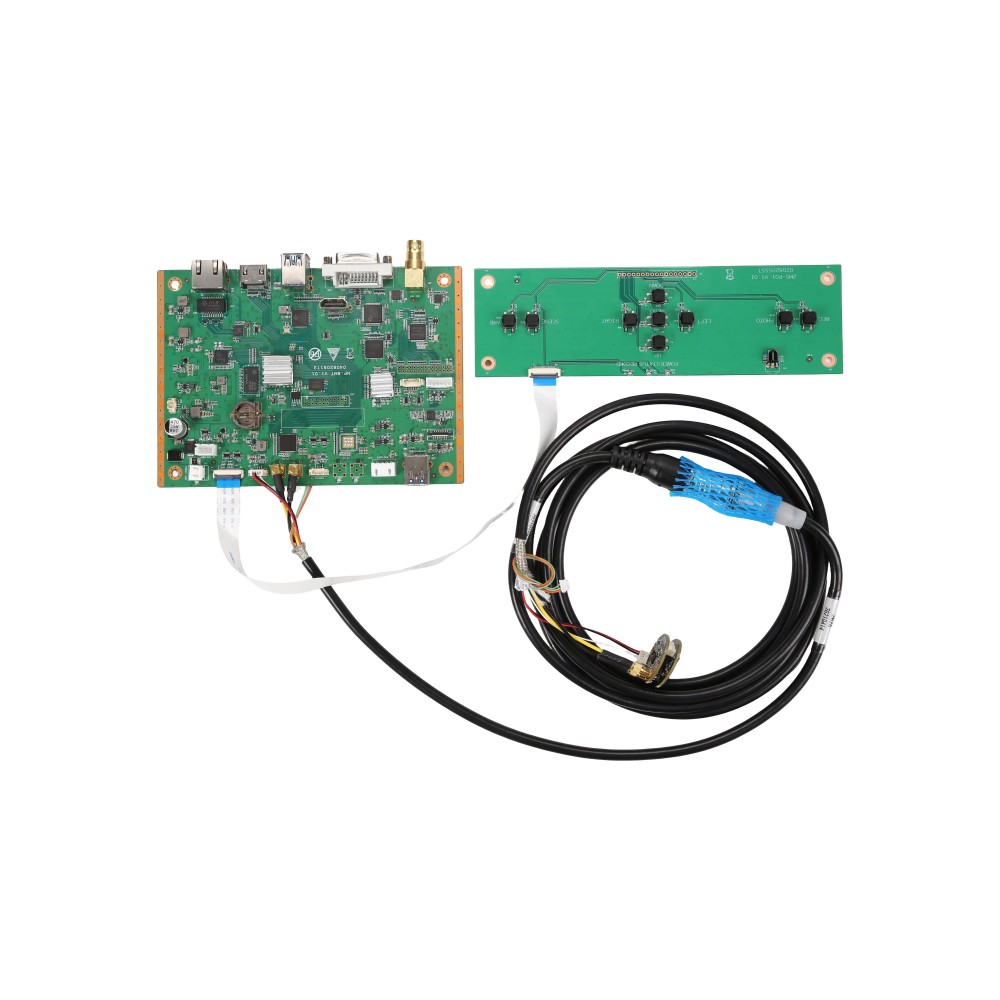

Kit carte mère du système caméra FHD Camjoy CY2101F
Le CY2101F représente le niveau de base de la gamme d’imagerie médicale Camjoy. Construit sur une plateforme Linux embarquée très fiable, ce système Full HD mono-puce est conçu spécifiquement pour les clients OEM/ODM. Associé parfaitement à nos sources lumineuses LED à CRI élevé, le CY2101F fournit une vidéo clinique stable sans compromis, une architecture ISP séparée avancée et un prix très accessible pour développer votre marque médicale mondiale.
Synergies OEM stratégiques
Dans l’écosystème plus large de la fabrication d’endoscopes médicaux, les dernières itérations de nos systèmes 1080P offrent de grands avantages stratégiques qui réduisent efficacement l’écart avec les modèles 4K premium. Elles constituent la base idéale pour les marques déployant des instruments d’endoscopie rigide sur des marchés à fort volume.
Châssis partagé avec la 4K
Un avantage de fabrication majeur pour les clients B2B est que la carte 1080P partage exactement le même design de châssis PCB matériel que nos modèles 4K. Les marques de dispositifs médicaux peuvent ainsi utiliser un seul design de boîtier externe pour leurs gammes d’entrée et premium, réduisant fortement la complexité d’outillage et de production.
Réduire l’écart avec la qualité 4K
Les récentes mises à niveau d’algorithmes ont rendu les effets d’image du CY2101F presque identiques à ceux des systèmes 4K. Le mappage optimisé du capteur se distingue par une reproduction supérieure et très précise des couleurs du sang, garantissant que les marges anatomiques critiques restent parfaitement visibles.
Optimisation pour fibroscopes
La plateforme 1080P fonctionne exceptionnellement bien avec les "fibroscopes" flexibles. Sa densité de pixels spécifique agit comme un filtre naturel contre les motifs de moiré, offrant dans ce mode précis des effets visuels encore meilleurs que de nombreux systèmes 4K ultra-haute résolution.
Spécifications matérielles principales
Design ISP séparé et maîtrise du CMOS
Le CY2101F élimine les limites des dispositifs médicaux économiques basés sur des caméras de sécurité. En séparant physiquement l’acquisition d’image du traitement informatique lourd, nous offrons une gestion thermique exceptionnelle pour les procédures prolongées.
Capteur Sony CMOS importé
Le système utilise un seul capteur Sony CMOS importé de 1/1,8" ou 1/2,8" pour capturer 2 mégapixels de données, délivrant une résolution stable de 1920x1080P à 50/60 FPS. Il atteint une résolution horizontale nette de ≥ 800 lignes TV.
ISP séparé et stabilité thermique
Avec une tête de caméra fortement miniaturisée (seulement Ø 29 mm à Ø 30 mm) et une carte cœur CCU compacte de 100×147 mm. Ce design séparé garantit que la tête de caméra ne surchauffe pas dans la main du chirurgien, résolvant un défaut majeur des systèmes intégrés basiques.
Câblage 100 % blindé

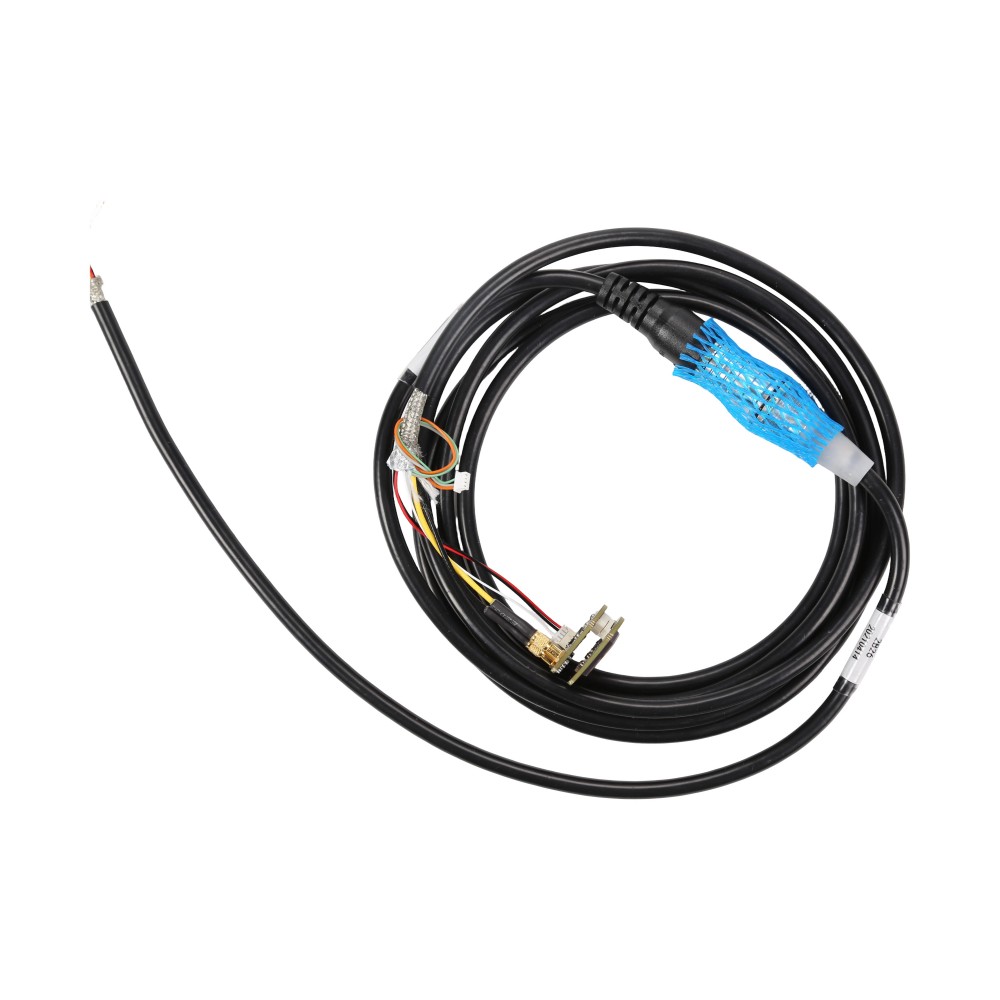

Pour transmettre le flux vidéo de manière fiable, le CY2101F s’associe à un câble coaxial en silicone de 5,5 mm spécialement conçu et équipé d’un connecteur aviation, offrant une couverture de blindage AL-Mylar à 100 % pour prévenir les interférences de signal haute fréquence au bloc opératoire.
Logiciel et contrôle de l’interface
Capacités intelligentes sur plateforme Linux
Fonctionnant sur un système Linux embarqué autonome, le CY2101F offre dès l’installation une fonctionnalité robuste et conviviale. Il est conçu pour une intégration directe au flux de travail sans la surcharge d’applications réseau inutiles.
📺 Sorties héritées diversifiées
Pour prendre en charge des infrastructures hospitalières diverses et anciennes, le système fournit une large gamme de sorties vidéo : 2x HDMI, DVI, SDI (ou 3G-SDI) et CVBS standard avec USB. Il se concentre de manière sûre sur la connectivité matérielle locale sans capacités natives de visualisation distante réseau/app, en se connectant directement à tout moniteur médical.
💾 Enregistrement direct et interface tactile

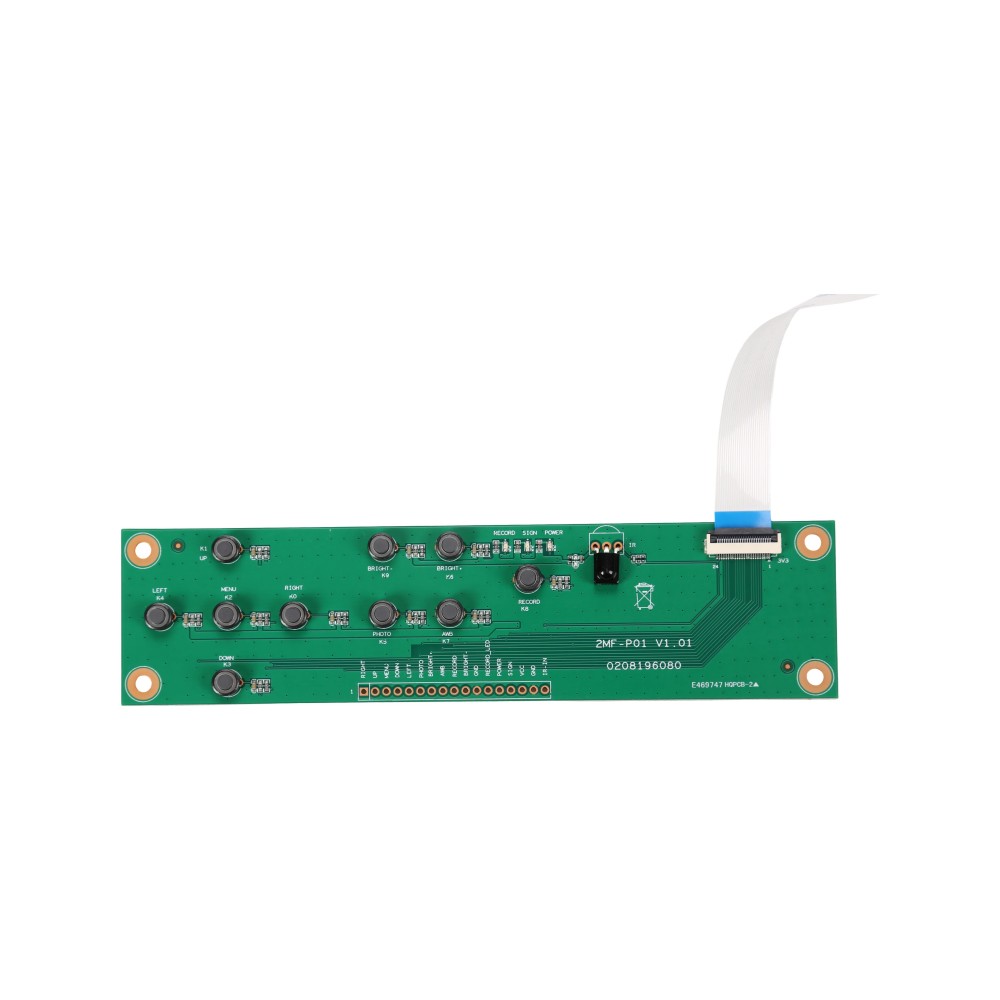

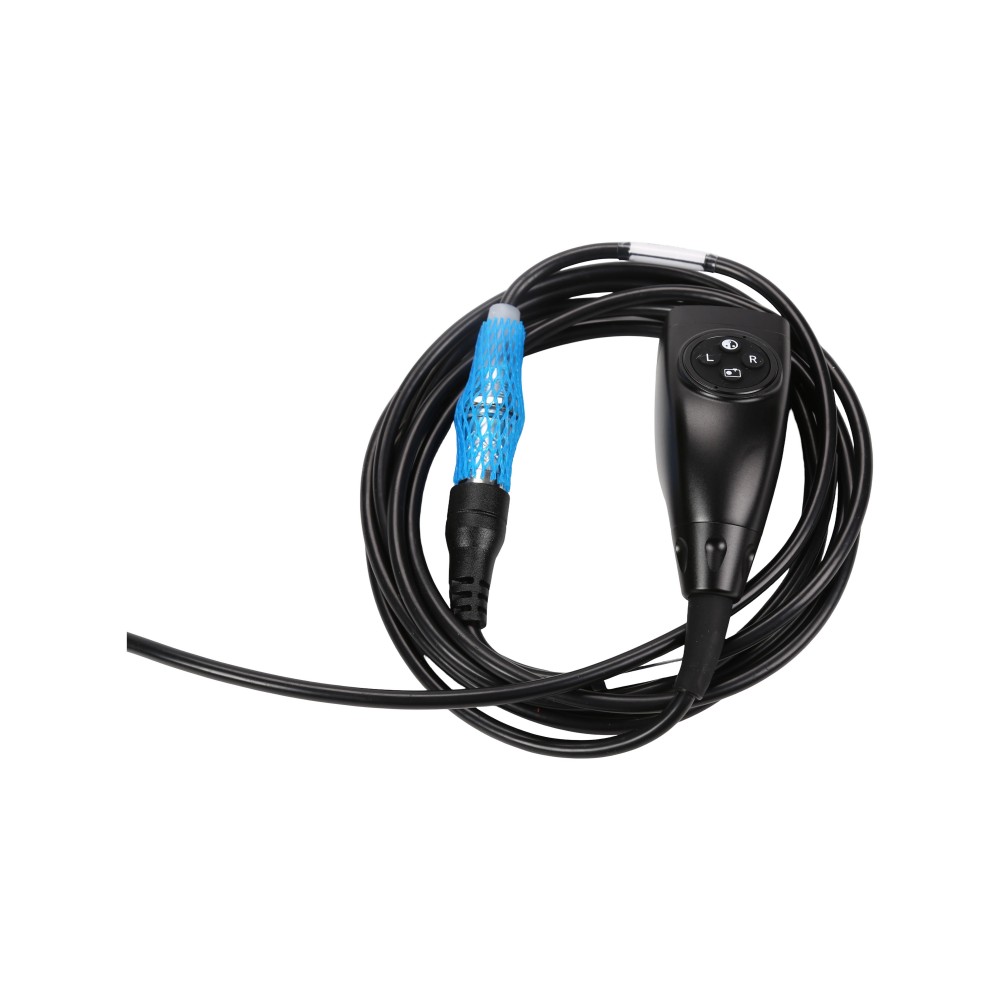

Il pilote nativement un écran tactile HD de 7 pouces et gère l’enregistrement vidéo MP4 direct vers USB (fichiers jusqu’à 30 minutes) ainsi que la capture photo JPG 2MP avec lecture locale. La poignée de caméra étanche IP68 comprend aussi quatre boutons personnalisables par l’utilisateur pour des fonctions comme AWB et Freeze.
Spécifications techniques CY2101F
Les paramètres d’ingénierie définitifs pour une intégration matérielle fluide.
| Composant matériel | Spécification et paramètre |
|---|---|
| Capteur d’image | Sony CMOS importé 1/1,8" ou 1/2,8" |
| Résolution et fréquence d’image | 1920 x 1080P Full HD @ 50/60 FPS (2 mégapixels) |
| Résolution horizontale | ≥ 800 lignes TV |
| Système d’exploitation | Linux embarqué (autonome, haute fiabilité) |
| Dimensions de la carte PCB | 100 mm x 147 mm (empreinte partagée avec la CCU 4K) |
| Profil de la tête de caméra | Ø 29 mm à Ø 30 mm (IP68 étanche, 4 boutons) |
| Câblage chirurgical | Coaxial silicone 5,5 mm, blindage AL-Mylar 100 % |
| Sorties vidéo matérielles | 2x HDMI, DVI, SDI (ou 3G-SDI), CVBS, USB |
| Affichage et interface | Pilote nativement un écran tactile HD de 7 pouces |
| Capture média | Direct vers USB (vidéo MP4 / photo JPG) |
FAQ ingénierie et OEM : CY2101F
Q1 : Quel est le prix exact et le positionnement marché du CY2101F ?
R : Grâce à son architecture Linux standardisée et à sa résolution HD, le CY2101F est très rentable. Un module PCB seul coûte environ 700 à 800 USD. Un ensemble complet assemblé coûte environ 1 540 USD. Il se positionne ainsi comme une base abordable et très fiable pour des produits largement distribués.
Q2 : Comment le système gère-t-il la dissipation thermique pendant la chirurgie ?
R : Le design ISP séparé garantit que, exactement comme nos modèles 4K premium, la tête de caméra 1080P ne surchauffe pas dans la main du chirurgien. Cela résout directement un défaut majeur souvent rencontré dans les dispositifs médicaux économiques basés sur des caméras de sécurité.
Q3 : Comment la reproduction des couleurs se compare-t-elle aux systèmes 4K ?
R : Les récentes améliorations d’ingénierie ont rendu les effets d’image du CY2101F presque identiques à la 4K. Il offre notamment une reproduction supérieure et très précise des couleurs du sang sur tout le champ opératoire.
Q4 : Le CY2101F prend-il en charge la diffusion réseau ou la visualisation via application ?
R : Non. Pour garantir la stabilité de traitement et conserver son profil économique, le CY2101F basé sur Linux ne propose pas de visualisation distante native par réseau ou application, se concentrant entièrement sur des sorties matérielles locales sans compromis.
Développez votre marque médicale
Déployez l’infrastructure CY2101F
Que vous ayez besoin d’unités caméra entièrement assemblées ou d’expéditions en volume de modules PCB CY2101F pour fabrication SKD locale, Camjoy est prêt à évoluer avec vous.
Demander le prix OEM
Veuillez détailler vos exigences OEM/ODM. Indiquez si vous avez besoin de modifications spécifiques du boîtier CCU ou de paliers de prix pour l’achat de modules en grand volume.
