Karl Storz Image 1 Kit de laparoscopie HD (Modèle : 22201020) – Système complet de tour chirurgicale
Améliorez votre salle d’opération avec le kit de laparoscopie HD Karl Storz Image 1, une solution d’imagerie de référence pour la chirurgie mini-invasive. Chez Camjoy Med, nous proposons du matériel médical reconditionné haut de gamme qui allie économie de coûts et performance clinique sans compromis. Ce kit complet comprend la célèbre CCU (22201020) Image 1 HUB et des têtes de caméra haute définition, conçues pour offrir une visualisation endoscopique cristalline lors des interventions de laparoscopie, urologie, ORL et gynécologie.
Ce système représente l’équilibre parfait entre la technologie FULL HD et la valeur économique. Avec des capteurs CCD à 3 puces et un traitement numérique, il offre aux chirurgiens une perception de la profondeur et une fidélité des couleurs comparable à celle des systèmes 4K plus récents et plus coûteux, mais à une fraction du coût.
Aperçu du produit & Valeur clinique
La plateforme Karl Storz Image 1 est un système modulaire évolutif. Le cœur de ce kit, l’Unité de Contrôle de la Caméra (CCU) 22201020, sert de cerveau à votre tour d’endoscopie. Il utilise une technologie exclusive à 3 puces pour produire des images à reproduction naturelle des couleurs et à fort contraste, essentielles pour distinguer le tissu sain du tissu pathologique lors des dissections complexes.
Contrairement aux systèmes en définition standard, l’Image 1 HD minimise la fatigue oculaire des chirurgiens lors de longues interventions en offrant une image stable et sans parallaxe. La capacité « Plug and Play » du système signifie que, peu importe la tête de caméra spécialisée attachée, le CCU optimise automatiquement les réglages pour obtenir la meilleure image possible.
Caractéristiques et avantages clés
- Résolution FULL HD (1080p) : Offre des images d’une netteté fulgurante avec une résolution de 1920 x 1080 pixels via les sorties SDI et DVI, garantissant la compatibilité avec les moniteurs médicaux modernes.
- Technologie CCD à 3 puces : La tête d’appareil incluse utilise trois capteurs distincts pour le rouge, le vert et le bleu, offrant une précision des couleurs supérieure à celle des caméras à puce unique.
- Zoom et mise au point numériques : Les boutons ergonomiques de tête d’appareil photo permettent aux chirurgiens de contrôler le zoom et la mise au point directement depuis le champ stérile sans assistant.
- Objectif zoom parfocal : Maintient la mise au point sur toute la plage de zoom, réduisant ainsi le besoin d’ajustements constants.
- Contrôle automatique de la lumière : Le système communique avec des sources lumineuses compatibles Storz pour ajuster automatiquement la luminosité, évitant ainsi l’éblouissement sur les tissus réfléchissants.
- Durabilité robuste : Les équipements Karl Storz sont conçus en Allemagne et reconnus pour leur longévité et leur résistance aux cycles de stérilisation par autoclave.

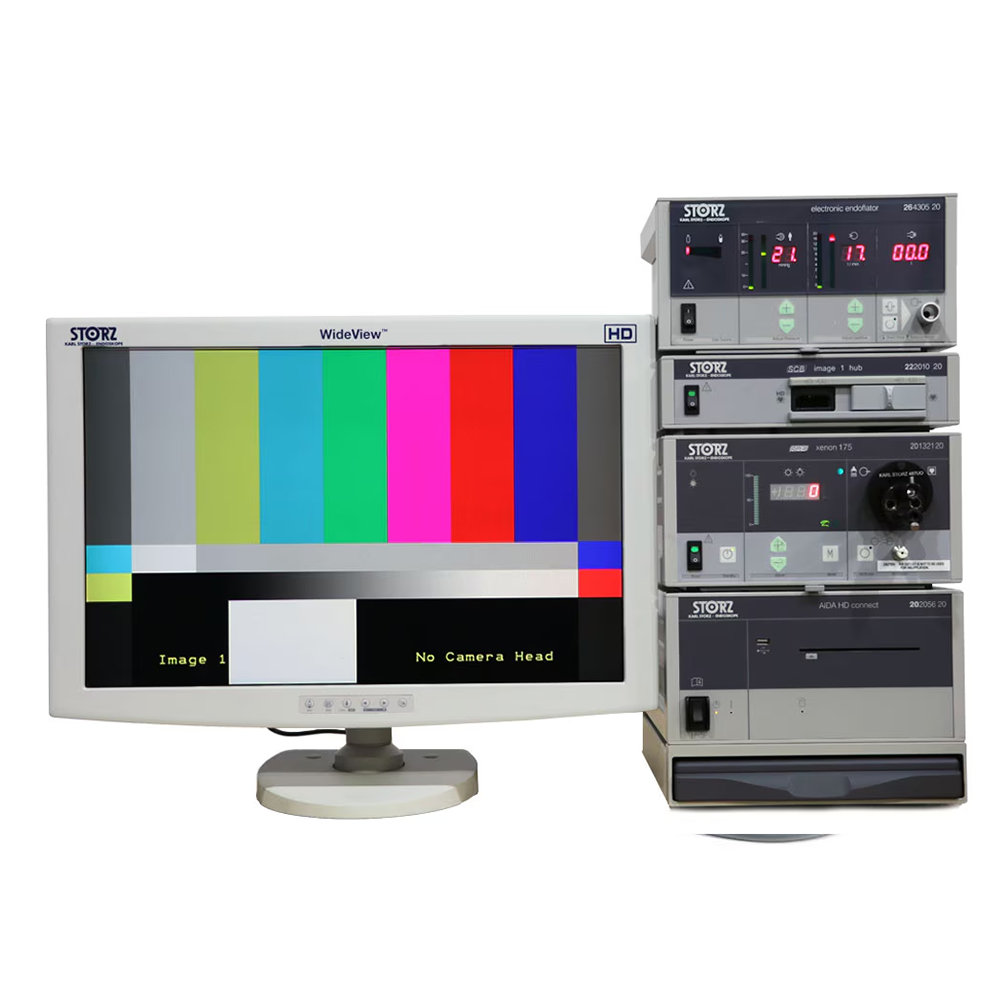

Composants du kit (configuration standard)
Lorsque vous achetez le kit Karl Storz Image 1 HD de Camjoy Med, vous recevez un système entièrement testé et prêt à être adapté aux patients. L’équipement standard comprend :
1. Image 1 Unité de contrôle de la caméra HUB (CCU)
- Modèle : 22201020 (ou compatible 22200020)
- Fonctions : Balance des blancs, capture d’image, amélioration numérique (filtration par fibrescope).
- Sorties : DVI-D, SDI, S-Vidéo, composite.
2. Tête de caméra haute définition
- Modèle : Typiquement l’image 1 H3-Z ou H3 (selon la disponibilité du stock).
- Type : Tête d’appareil photo HD 3 puces avec zoom parfocal intégré.
- Fonctionnalités: Boutons programmables pour la balance des blancs et le contrôle des périphériques.
3. Source lumineuse Xenon 300 (Optionnel/Extension incluse)
- Modèle : Xenon 300 (20133120).
- Éclairage : ampoule au xénon de 300 watts fournissant une lumière de qualité de jour 6000K.
*Note : Le câblage (DVI, câble optique optique, câbles d’alimentation) est inclus. Moniteurs et Insufflateurs disponibles séparément.
Spécifications techniques
| Fabricant | Endoscopie Karl Storz |
|---|---|
| de système | Système vidéo haute définition (HD) à 3 puces |
| de modèle CCU | 22201020 / 22200020 |
| signal/bruit | ≥ 60 dB |
| Sorties | 2x SDI, 2x DVI-D, 1x S-Video, 1x Composite (BNC) |
| d’entrée | 100–240 VAC, 50/60 Hz |
| Ag C et protection | Pièce appliquée de type CF |
| Dimensions (CCU) | 305 mm x 89 mm x 335 mm (environ) |
| Poids | Environ 3,35 kg |
L’avantage Camjoy Med : Qualité & Remise à neuf
Chez Camjoy Med, nous comprenons que la fiabilité est non négociable dans le domaine de la santé. Nos systèmes Karl Storz Image 1 remis à neuf subissent un processus d’inspection rigoureux en 20 points par des ingénieurs biomédicaux certifiés.
- Vérification de la clarté optique : Veiller à zéro fibre cassée et à un état impeccable.
- Vérification électronique : Test de stress des sorties vidéo et des fonctionnalités des boutons.
- Restauration cosmétique : S’assurer que l’unité ait un aspect professionnel et facile à désinfecter.
- Garantie : Tous les systèmes sont livrés avec une garantie complète pour la tranquillité d’esprit.
Questions fréquemment posées (FAQ)
Le Karl Storz est-il 22201020 compatible avec des lunettes rigides et flexibles ?
Oui, le 22201020 Image 1 HUB est un CCU très polyvalent. Il est compatible avec une large gamme de télescopes rigides Karl Storz (laparoscopes, arthroscopes) ainsi qu’avec des endoscopes vidéo flexibles, à condition de disposer de la bonne tête de caméra ou d’un adaptateur de lunette vidéo.
Quelle est la différence entre Image 1 HD et Spies ?
L’Image 1 HD standard (comme le 22201020) offre une excellente imagerie 1080p. Le SPIES (Storz Professional Image Enhancement System) est une nouvelle version logicielle qui inclut des modes de changement de couleur (comme Clara, Chroma, Spectra) pour améliorer la différenciation tissulaire. Bien que cette unité soit le modèle de base pour la HD, elle reste le cheval de bataille pour la plupart des chirurgies générales.
Puis-je connecter ce système à un moniteur médical Sony ou NDS ?
Absolument. Le système dispose de sorties DVI-D et SDI standard, ce qui le rend universellement compatible avec presque tous les moniteurs chirurgicaux médicaux de marques telles que Sony, NDS, Barco et Stryker.
Camjoy Med commercialise-t-il ce système à l’international ?
Oui, Camjoy Med fournit des livraisons internationales sécurisées et en caisse pour les tours médicales. Veuillez contacter notre équipe commerciale pour obtenir des devis personnalisés et d’expédition à destination de votre établissement.
